产品介绍

产品说明

操作系统： Windows 10

分辨率：15.6英寸屏幕

内存：8G DDR4 3200

驱动器：128Gb M2固态硬盘

以太网：1Gbps/Wi-Fi

组件：机身(外部15.6英寸显示器,内部电气面板)警示灯、鼠标底座、500mm 15T SUS 304版、聚氨酯轮毂

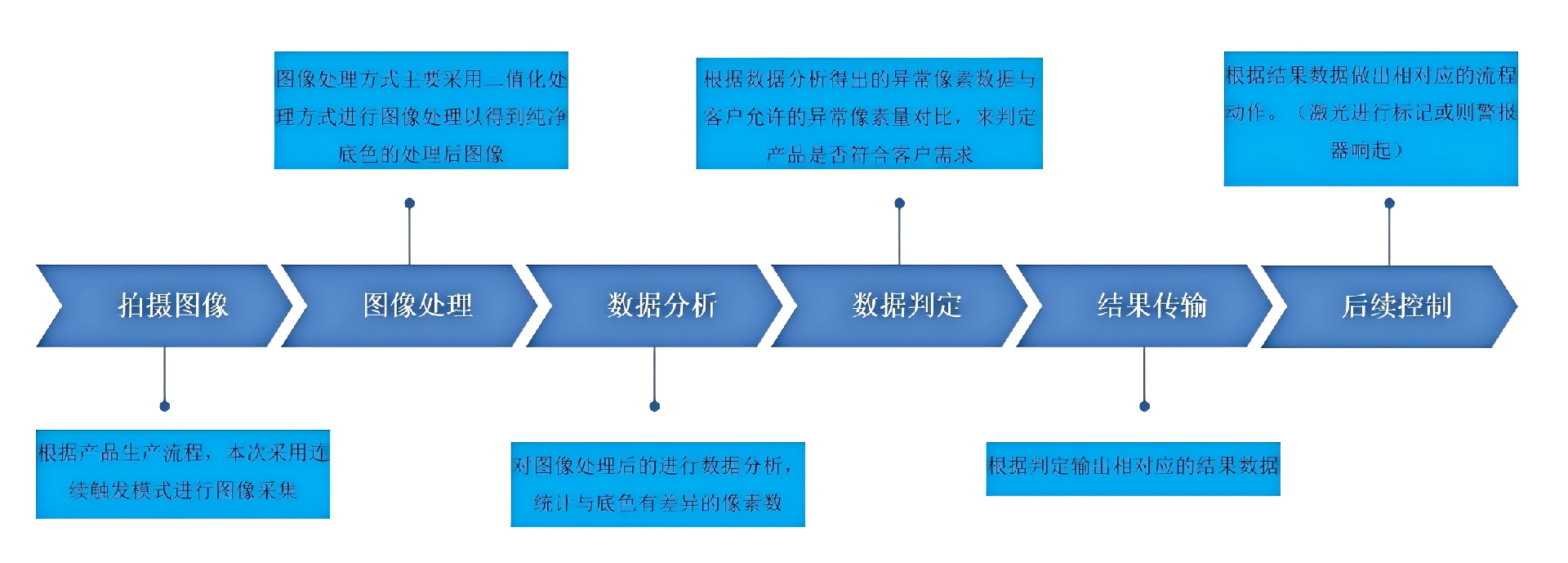

检测流程

拍摄图像——图像处理——数据分析——数据判断——结果传输——后续控制

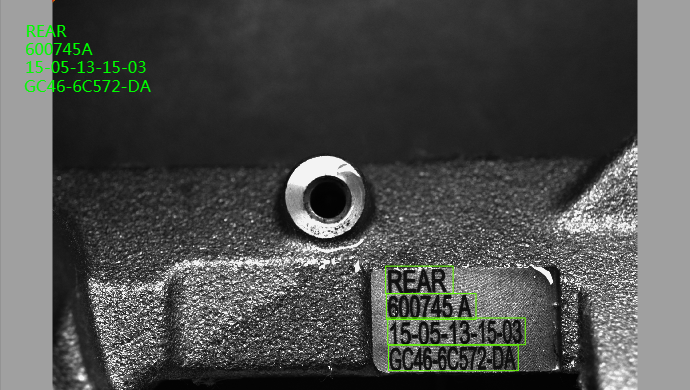

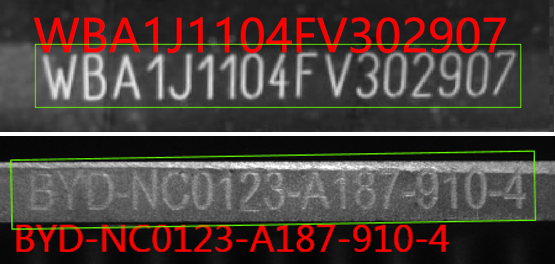

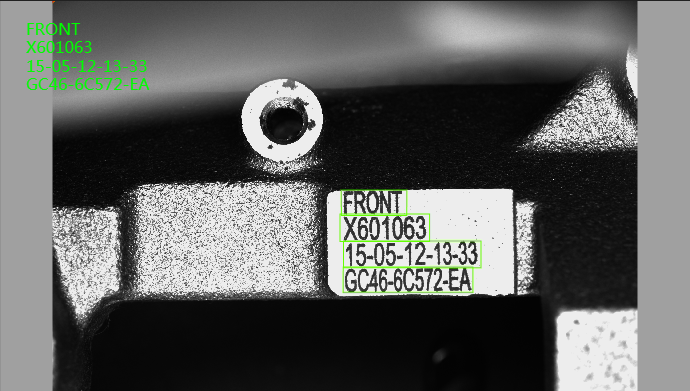

通过VM深度学习模块实现工件的字符定位和识别，很好的适应工件表面油污引起的背景干扰，同时具备完成多行字符的定位和识别的功能。

图片1.png 图片2.png

图片3.png 图片4.png

客户的需求点

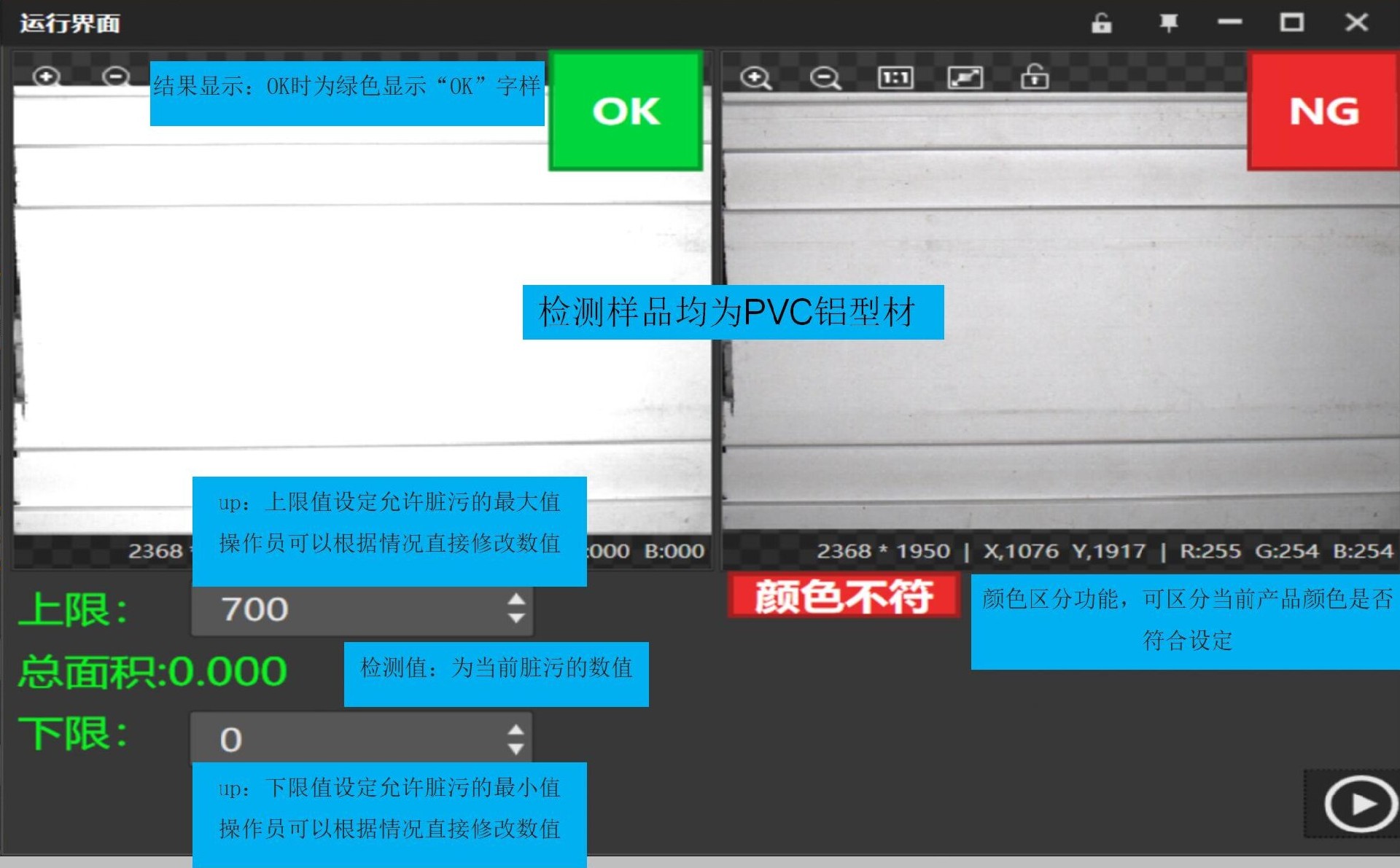

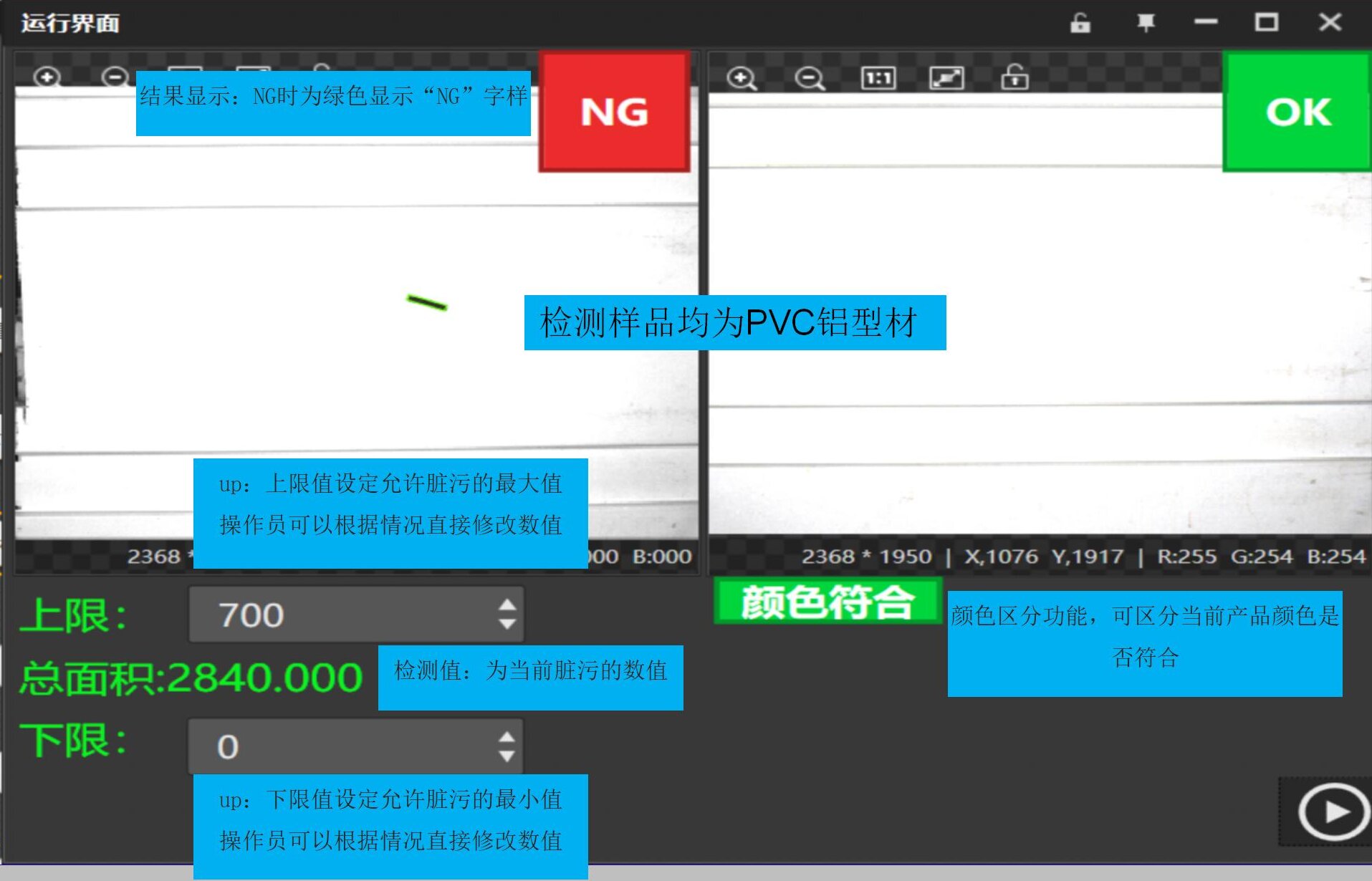

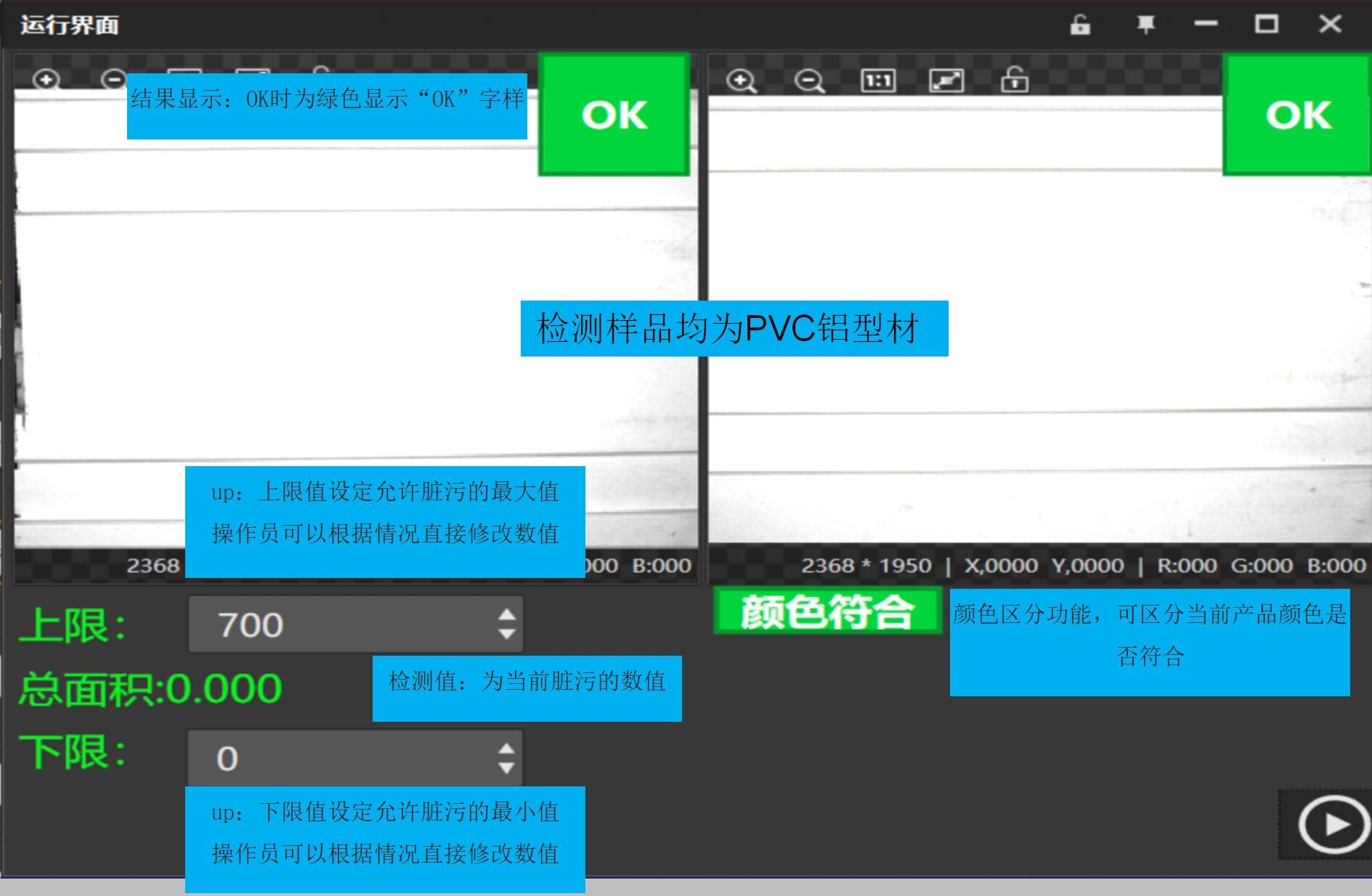

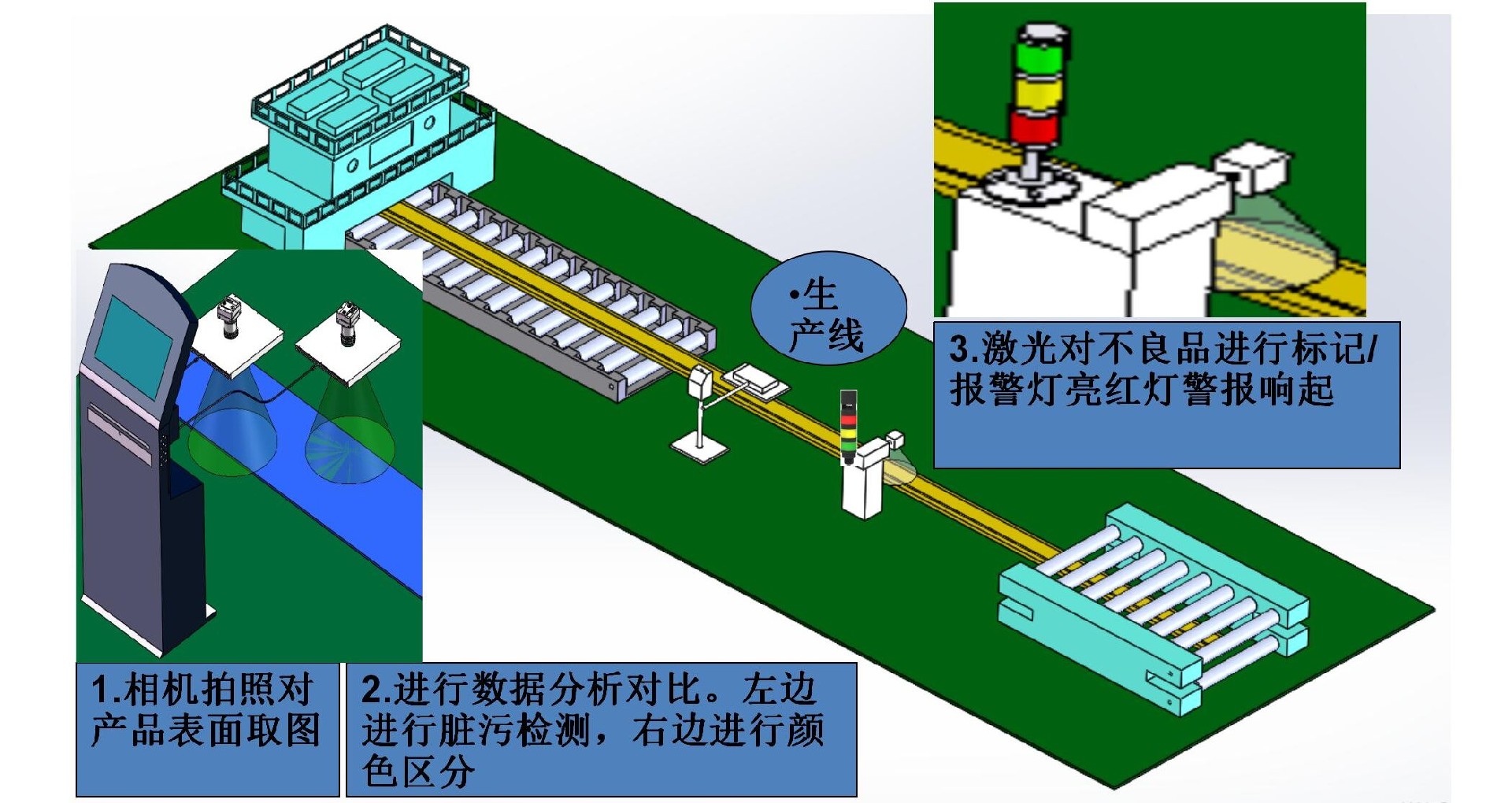

1、脏污检测：检测 PVC铝型材表面脏污。产品表面脏污超出规定时进行信号输出。

2、颜色区分：对产品颜色进行区分检测。颜色不符合设置时进行报警信号输出。

机器的特点

1、落地一体全新设计，满足狭小空间的使用

2、自主研发外观，可根据客户的需求定制不同的颜色

3、设计高度满足人体人工操作需求，可满足各种不同身高人的使用。

4、触摸及外接操作，满足不同的操作需求。

5、抽拉式鼠标键盘操作方式，不占空间，合理利用现有空间

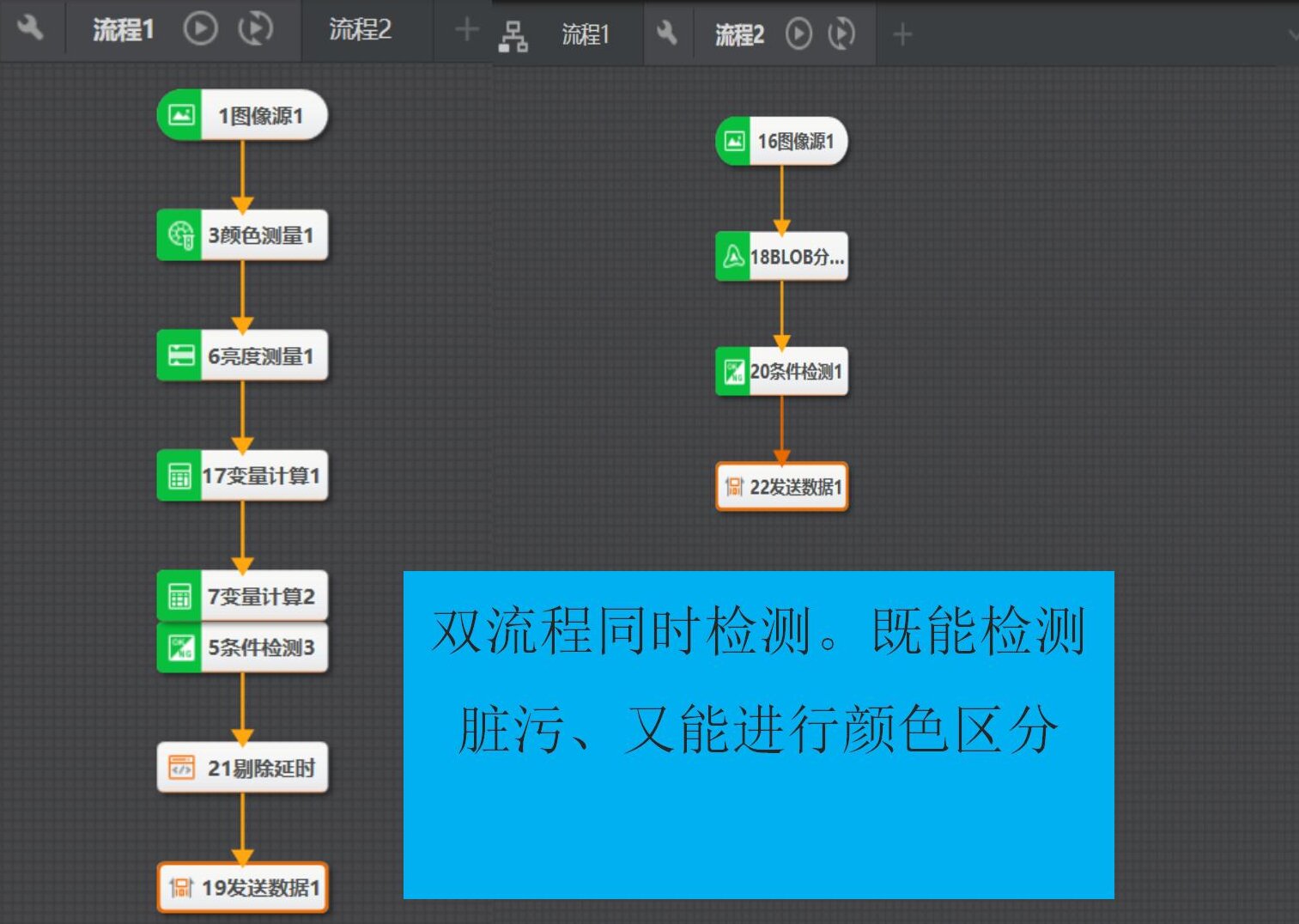

6、能同时进行脏污检测，颜色区分检测。

7、预留可分屏显示器接口，针对客户分屏显示需求

8、搭载全新 Intel Elkhart lake 平台处理器，提供强大运算性能

9、支持 GPIO 功能

10、支持 4 路光源控制，成像更高清

11、支持 4 路千兆网口，支持图像高速稳定传输

12、可选内置 USB 接口或内置加密狗设备，便于现场部署维护

性能	处理器 Intel® CeleronTM J6412
内存	8GB
存储	128G SSD和1T HDD
图形处理器	Intel® UHD Graphics for 10th Gen Intel® Processors
操作系统	Windows 10 64位,未激活
外部接口	视频输出：1个HDMI端口，1个VGA端口支持同时独立显示输出
最大支持	1920 × 1080 @60Hz
数字I/O	支持8路光耦隔离输入；支持8路光耦隔离输出
网络接口	4个千兆网口
USB接口	2个USB2.0接口2个USB3.0接口
串口	1路RS-232,可切换为RS-485/RS-422
光源接口	4路24V恒压光源接口，亮度可控，单路最大电流3A，总功耗最大80W，支持外部触发频闪及常亮模式切换
电气特性	供电 24 VDC
典型功耗	48 W(不使用光源)

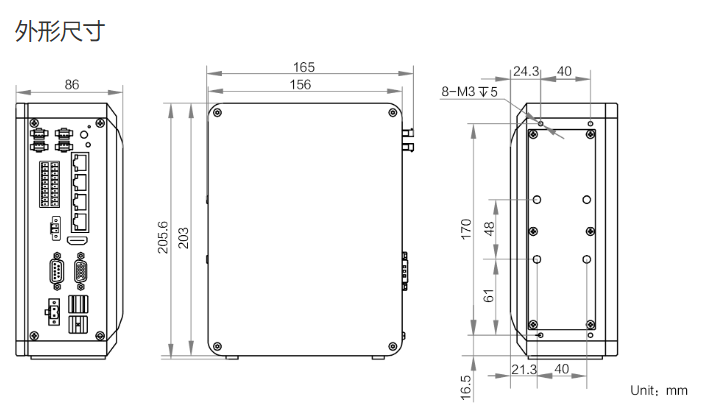

外形尺寸	166 mm × 205.6 mm × 86 mm
重量	约2 kg
温度	工作温度 0 °C ~50 °C,储藏温度-30°C ~ 70°C
湿度	20%~80% RH 无冷凝
认证	CCC，CE，KC

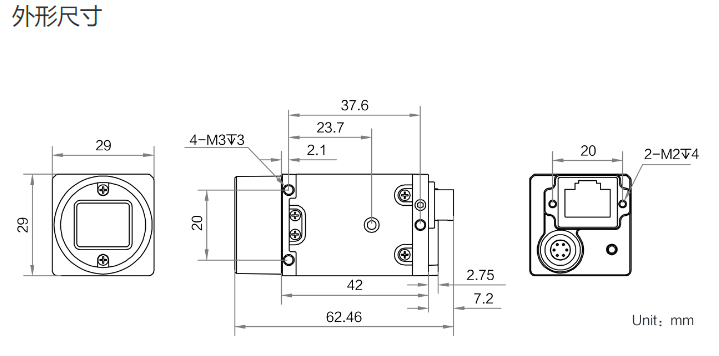

名称	1200万像素网口面阵相机，IMX226，彩色
传感器类型	CMOS，卷帘快门
传感器型号	Sony IMX226
像元尺寸	1.85 μm × 1.85 μm
靶面尺寸	1/1.7''
分辨率	4024 × 3036
最大帧率	9.7 fps @4024 × 3036 Bayer RG 8
动态范围	70.5 dB
信噪比	40.5 dB
增益	0 dB ~ 20 dB
曝光时间	34 μs ~ 2 sec
快门模式	支持自动曝光、手动曝光、一键曝光模式
黑白/彩色	彩色
像素格式	Bayer RG 8/10/10Packed/12/12Packed
Binning	支持1 × 1,2 × 2,4 × 4
下采样	支持1 × 1,2 × 2,4 × 4
镜像	支持水平镜像，垂直镜像输出
电气特性	数据接口 Gigabit Ethernet(1000Mbit/s)兼容Fast Ethernet(100Mbit/s)
数字I/O	6-pin P7接口提供电源和I/O：1路光耦隔离输入(Line 0)，一路光耦隔离输出(Line 1)，1路双向可配置I/O(Line 2)
供电	9~24 VDC,PoE选配
典型功耗	1.82 W@12 VDC
